車方型數控車床
．適用于重負荷連續切削，可保持穩定的高精度和優質的表面光潔度。

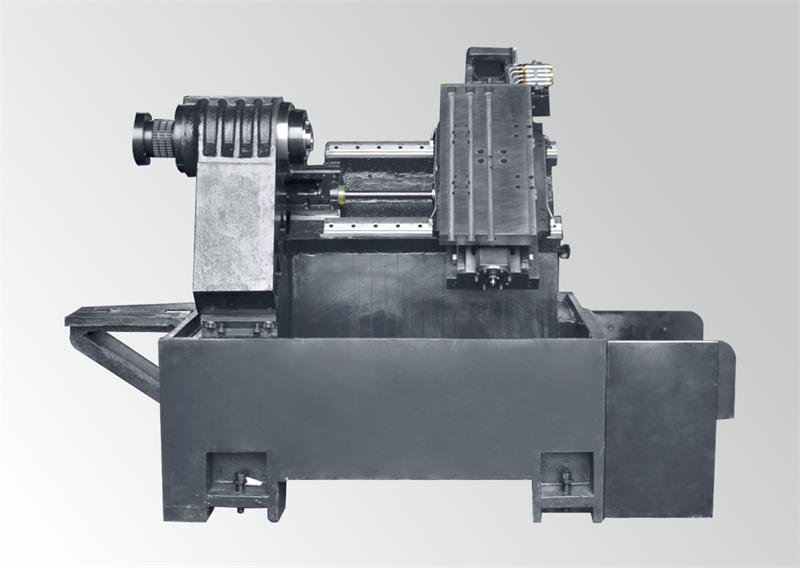

．剛性好，操作排渣方便；高強度，床身傾斜45度，床身采用優質樹脂砂250號鑄鐵，軸承座300號球磨鑄鐵，并經退火、時效、定型等工藝處理，保證機床的剛性，穩定性和抗震性。更好的杜絕了溫差大形變的問題。大托板和工作臺斜置，使得機床的操作和排渣更方便，移動速度更佳，并且占地面積小有很好的宜人性。
．采用優美的全防護內防護罩，更好的保證了機器的漏水，更完善的防治了機器的絲桿，導軌，軸承進水，進渣。有效的減小機器的故障率和培加機器的使用壽命。
．高精度，高剛性， 重負荷主軸。主軸采用原裝臺灣進口普森主軸， 經工程力學分析取得最佳的跨度配置，配合獨有的迷宮式防水設計和散熱片主軸箱設計，可達到最佳的防水，防熱，防塵效果，主軸軸承為前三后二排列，配合主
伺服電機更能承受較強沖擊。保證了硬料切削和鉆打大孔時的游刃。
．高剛性，高精度，高速度的臺灣原裝上銀或銀泰P級線性滑軌， C3級精密滾珠絲杠，日本NSK或FAG絲桿專用軸承。絲杠兩端裝配時采用預拉方式，抗撞擊力和剛性更高；兩軸傳動由日本原裝安川伺服與精密絲杠通過彈性連接器直
連，受力情況好， 重復定位精度高，軌道與軌道之間計算最佳跨度距離， 配合自動潤滑系統，阻力小，剛性高，噪音小，位移速度可達18-30m/min , 縮短加工時間。
．液壓站采用臺灣變量泵，液壓電機，電子閥并加裝風冷裝置，噪音小，油溫低，確保機器24小時運轉。
．機床報警燈采用三色LED節能燈，讓用戶在遠處就能掌握個機器的工作狀態。大功率水泵的沖擊，更好的保證的工件的冷卻更好的延長的刀具的壽命。
項目Technical Data | 單位Unit | SNK-46 |
主軸The Spindle | ||
主軸端部型式Spindle end type | A2-5 | |
主軸通孔直徑Spindle through hole diameter | mm | Φ46 |
最大通過棒料直徑Maximum through bar diameter | mm | Φ45 |
床身最大回轉直徑Maximum turning diameter of the bed | mm | Φ400 |
刀臺板與主軸中心高度Knife platen and spindle center height | mm | 60 |
移動范圍Moving Range | ||
X軸行程X-axis path | mm | 800 |
Z軸行程Z-axis path | mm | 280 |
最小移動范圍Minimum movement range | mm | 0.001 |
快速移動速度Fast moving speed | m/min | 18-28 |
加工范圍Processing Range | ||
床身上最大回轉直徑Maximum turning diameter on the bed | mm | 400 |
過工作臺直徑Through the table diameter | mm | 120 |
最大加工棒料Maximum processing bar | mm | 45 |
電機Motor | ||
主電機功率Main motor power | KW | 5.5 |
X/Z電機功率X/Z motor power | KW | 1.5 |
車方動力頭電機Square power head motor power | KW | 2 |
其他Other | ||
床身結構Bed structure | ?45 | |
重復定位精度，橢圓度，旋轉跳動Repeat positioning accuracy, ellipticity, rotation | mm | 0.003 |
整機總功率/實際使用功率Total power / actual power | KW | 8.5kW/3kW |
外形尺寸（長*寬*高）Dimensions (length * width * height) | mm | 1920*1550*1820 |
刀具The cutting tool | ||
刀架最大裝刀量Maximum amount of tool holder | T | 10把/12把（根據產品而定）10/12（Depending on the product） |
車方動力頭裝刀數量Number of square power head knife | T | 4 |
外圓刀，切斷刀尺寸Outside circular knife, cutting knife size | mm | 20/25 |
內孔鏜刀，延長桿Inner bore boring tool, extension bar | mm | 20/25 |
