直線插補指令G01數控編程

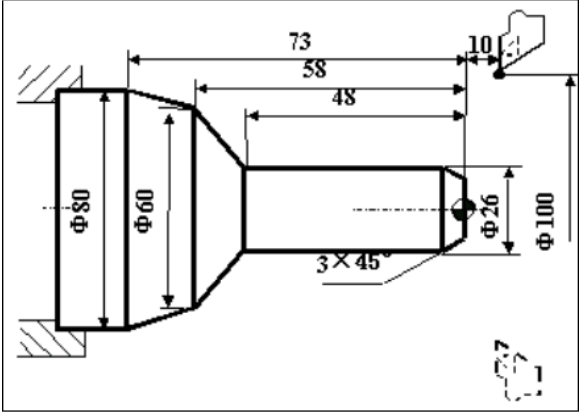

直線插補指令G01數控編程零件圖樣N1 G92 X100 Z10（設立加工工件坐標系，定義對刀點的位置）N2 G00 X16 Z2 M03 （移到倒角延長線，Z軸2mm處）N3 G01 U10 W-5 F300 （倒3×45°角）N8 G00 X100 Z10 （回對刀點）N10 M30（主程序結束并復位）圓弧插補G02/G03指令數控編程

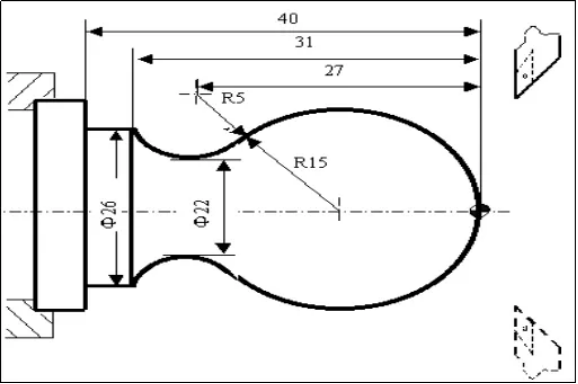

N1 G92 X40 Z5（設立工件坐標系，定義對刀點的位置）N2 M03 S400 （主軸以400r/min旋轉）N4 G01 Z0 F60（工進接觸工件毛坯）
N5 G03 U24 W-24 R15 （加工R15圓弧段）
N6 G02 X26 Z-31 R5 （加工R5圓弧段）N8 X40 Z5 （回對刀點）N9 M30（主軸停、主程序結束并復位）

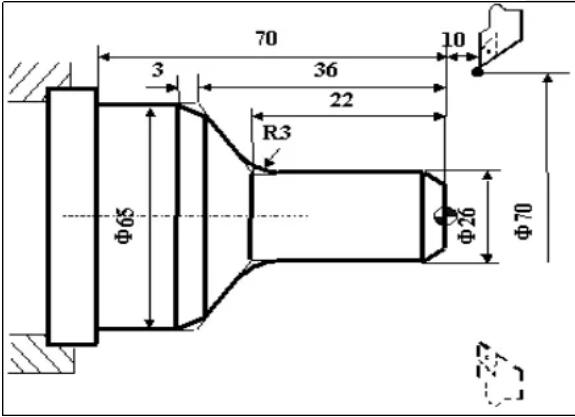

N10 G92 X70 Z10（設立坐標系，定義對刀點的位置）N20 G00 U-70 W-10（從編程規劃起點，移到工件前端面中心處）N30 G01 U26 C3 F100（倒3×45°直角）N50 U39 W-14 C3（倒邊長為3等腰直角）N70 G00 U5 W80（回到編程規劃起點）N80 M30（主軸停、主程序結束并復位）

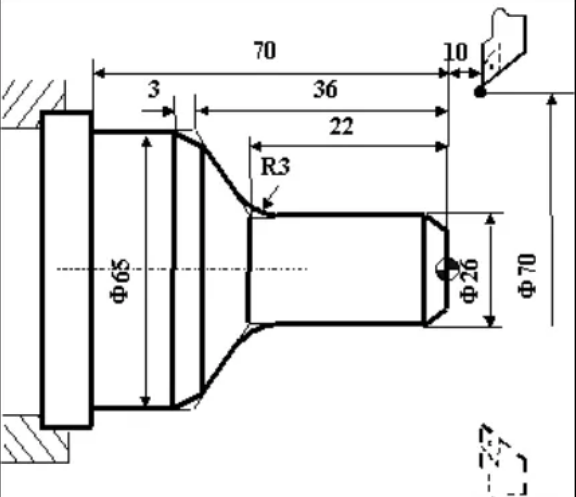

N10 G92 X70 Z10（設立坐標系，定義對刀點的位置）N30 G01 W-4 F100（工進接觸工件）
N60 G02 U30 W-15 R15 RL=3 （加工R15圓弧，并倒邊長為4的直角）N90 X70 Z10（返回程序起點位置）M30（主軸停、主程序結束并復位）

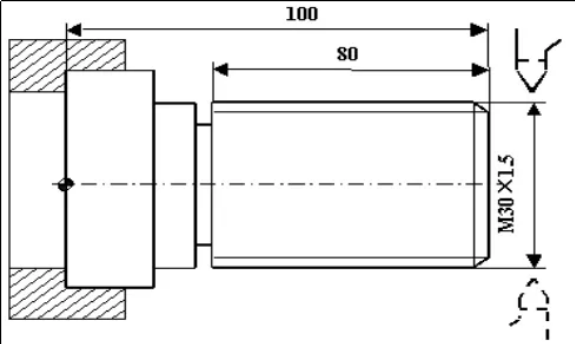

N1 G92 X50 Z120（設立坐標系，定義對刀點的位置）N2 M03 S300（主軸以300r/min旋轉）N3 G00 X29.2 Z101.5 （到螺紋起點，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺紋到螺紋切削終點，降速段1mm）N6 Z101.5（Z軸方向快退到螺紋起點處）N7 X28.6 （X軸方向快進到螺紋起點處，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺紋到螺紋切削終點）N10 Z101.5（Z軸方向快退到螺紋起點處）N11 X28.2 （X軸方向快進到螺紋起點處，吃刀深0.4mm）N12 G32 Z19 F1.5（切削螺紋到螺紋切削終點）N14 Z101.5 （Z軸方向快退到螺紋起點處）N15 U-11.96 （X軸方向快進到螺紋起點處，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺紋到螺紋切削終點）N18 X50 Z120 （回對刀點）N20 M30 （主程序結束并復位）
